自动扶梯综合检测仪（Esinfo S4.0）

（一）、概述

自动扶梯综合检测仪（Esinfo S4.0），能使普通型自动扶梯（以下统称自动扶梯）模拟在正常运行状态中突然发生故障，出现超速、逆转等危险状况，在该状况下定性、定量地记录自动扶梯对应保护装置动作细节，从而判定其保护功能是否满足相关国家标准的要求。同时，该仪器具有定性定量检测梯级速度、扶手带同步率、扶梯制停距离功能。

（二）、仪器功能要求

1、仪器具有（自动扶梯）超速保护试验功能，且能驱动自动扶梯模拟出意外超速状态，并实时显示扶梯运行速度曲线，当超速保护装置动作时，仪器能自动锁定并显示超速保护动作速度。

2、仪器具有非操纵逆转保护试验功能，且能驱动自动扶梯模拟出意外非操纵逆转状态，并实时显示扶梯运行速度曲线，当保护装置动作时，仪器能自动锁定并显示非操纵逆转保护动作速度。

3、仪器具有制动距离检测功能，能以曲线和数字方式动态显示制动距离。

4、仪器具有梯级速度偏差测量功能，能显示梯级速度曲线及自动计算梯级速度与名义速度偏差；

5、仪器具有扶手带同步偏差测量功能，能显示扶手带速度曲线及自动计算扶手带与梯级的同步偏差；

6、在线存储和查询数据功能，仪器能为扶梯建立检验数据记录，根据编号进行存储和查询对应扶梯的检验数据。

7、数据查询和打印功能，可以利用U盘将保存在仪器内部的数据拷贝出来，利用提供的电脑软件进行查询和打印。

（三）、仪器特点

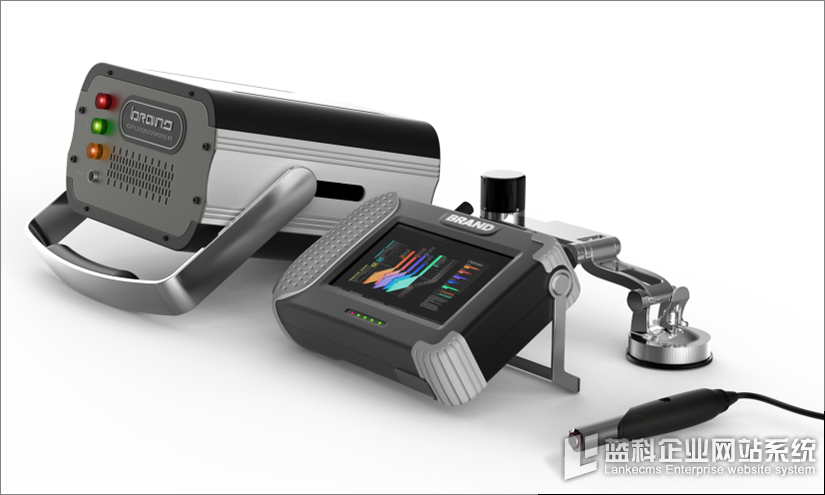

1、由操作器、驱动器、传感器、触发器组成

2、设备可以充电，方便现场操作

3、传感器应可以安装在裙板或扶手装置上，能测量梯级和和扶手带的运行速度

4、手持设备带有7寸彩色触摸屏，仪器操作通过点击触摸屏控制

5、适用于工频扶梯和变频扶梯，通用性好

（四）、技术参数

工作电压：操作器DC24V以下，驱动器AC380V

功率： 驱动器功率能达到11kW

测速精度：精度±1%，交货时提供仪器校准报告

测量范围：

超速保护动作速度检测范围：0～2.0m/s

非操纵逆转保护动作速度检测范围：0～2.0m/s

制动距离检测：0～2.0m

梯级速度测量：0～2.0m/s

扶手带速度测量：0～2.0m/s
